Что такое разделительный трансформатор 220В/220В

Трансформаторы бывают повышающие и понижающие, например понижающий 220В / 12В. Но существуют  трансформаторы, у которых как на входе, так и на выходе напряжение тока 220 В /220 В. Кажется странным, почему используется аналогичное напряжение при выходе из трансформатора? Дело в том, что, две одинаковые обмотки не соприкасаются друг с другом, вторая обмотка работает автономно.

Принцип работы разделительного трансформатора 220В / 220В.

Следует принять во внимание неоспоримый факт: в наш дом «приходят» проводники, которые поставляют электроэнергию для наших потребительских нужд — это приготовление пищи, стирка, свет и тепло. Если случайно коснуться обоих проводников фазы и нуля, через тело человека пойдет опасный потенциал. Известно всем, чем все может закончится.

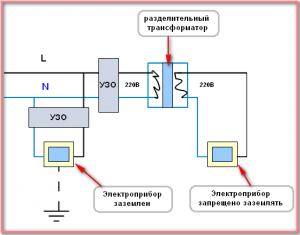

На вторичной обмотке трансформатора нулевой провод не имеет заземления (смотрите схему). Случайное прикосновение к проводникам или к прибору не приносит вред человеку, т.е. прикосновение безопасно. Но стоит отметить, на вторичной обмотке все же присутствует опасный потенциал, случайное прикосновение к проводнику и одновременно к металлическому стояку холодной воды, может угрожать жизни человека.

Внимание! Вторичная обмотка разделительного трансформатора должна оставаться изолированной от земли.

Еще одно преимущество разделительного трансформатора 220В / 220В.

Трансформатор сглаживает скачки напряжения и соответственно не допускает преждевременного выхода из строя дорогостоящей аппаратуры. Все электропотребители рекомендуется подключать к сети через разделительный трансформатор.

Где используется разделительный трансформатор 220В / 220В?

Разделительный трансформатор используется в помещениях, которые относятся к категории повышенной опасности — влажные помещения: сауны, ванные комнаты, бассейны, а так же помещения где присутствует большое количество металлических конструкций с нестабильным заземлением.

Нужно ли устанавливать УЗО для разделительного трансформатора 220В / 220В?

На первый взгляд может показаться, что установка УЗО не требуется, но это не так. Из-за повреждения изоляции опасный потенциал может оказаться на корпусе оборудования. Коснувшись оборудования и одновременно предмета, связанного с землей, возникает опасность поражения током. Так что УЗО необходимо установить  для полной безопасности.
