Разновидности систем заземлений

Глобализация не обошла стороной электротехнику, МЭК (Международная электротехническая компания) разработала единый стандарт, по которой квалифицируются системы заземлений.


Разновидности систем заземлений.

Международная классификация  систем заземлений обозначается заглавными буквами. Первая буква указывает на характер ЗАЗЕМЛЕНИЯ ИСТОЧНИКА ПИТАНИЯ , вторая – на характер ЗАЗЕМЛЕНИЯ ОТКРЫТЫХ ЧАСТЕЙ ЭЛЕКТРОУСТАНОВКИ.

Какая из систем надежно защищает?

Аббревиатура букв расшифровывается так:

В ГОСТ введены обозначения нулевых проводников:

Целевые предназначения систем заземления.

Предлагаю по порядку разобрать каждую систему и подсистему для того, чтобы лучше понять, как они работают и для чего они нужны.

Система TN – система в которой нейтраль источника питания глухо заземлена,  а открытые проводящие части электропроводки присоеденены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

Термин глухозаземленная означает, что проводник N (нейтраль) присоединен не  к дугогасящему реактору, а к заземляющему контуру, который непосредственно смонтирован вблизи трансформаторной подстанции.

Система TN: подсистема TN-C.

TN—C — нулевой рабочий и нулевой защитный проводники объединены в одном проводнике по всей системе (C — combined — объединённый).

Достоинства подсистемы TN-C.

Наиболее распространенная подсистема, экономичная и простая.

Недостатки подсистемы TN-C

У такой системы нет отдельного проводника РЕ (защитное заземление). Это означает, что в жилом доме в розетках отсутствует заземление. Нередко при такой системе делается зануление. Зануление — это крайняя мера, рассчитанная на эффект короткого замыкания. Если проводник фазы окажется на корпусе прибора, произойдет короткое замыкание (КЗ), в итоге, сработает автоматический выключатель на отключение.

При такой системе TN-C недопустимо уравнивание потенциалов в ванной комнате.

Cистема заземления TN-C используется в старом жилом фонде и не может быть рекомендована для новых построек.

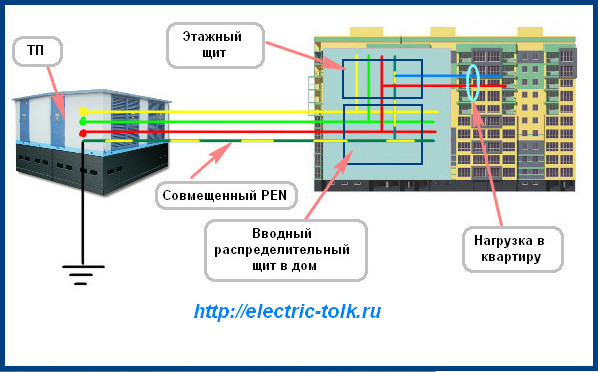

Схема системы TN-C

Система TN: подсистема TN-S.

TN—S — нулевой рабочий и нулевой защитный проводники работают раздельно по всей системе (S — separated — раздельный).

Достоинства подсистемы TN-S.

Наиболее современная и  безопасная система заземления. Рекомендуется при строительстве новых зданий. Способствует хорошей защите человека, оборудования, а так же защиты зданий.

Недостатки подсистемы TN-S.

Менее распространена. Требует прокладки от трансформаторной подстанции пятижильного провода в трехфазной сети или трехжильного кабеля в однофазной сети, что ведет к удорожанию проекта.

Cхема системы TN-S

Система TN: подсистема TN-C-S.

TN-C-S — нулевой рабочий и нулевой защитный проводники объединены в одном проводнике в  какой- то ее части, начиная от источника питания до ввода в здание, такую систему возможно расщепить на проводник N и проводник РЕ. После расщепления такая система требует повторного заземления

Достоинства подсистемы TN-С-S.

Подсистема TN-C-S рекомендована для широкого применения . Технически достаточно легко выполнима. При переходе с подсистемы TN-C требует несложной модернизации.

Недостатки подсистемы TN-С-S.

Нуждается в модернизации стояков в подъездах. При обрыве PEN проводника электроприборы могут оказаться под опасным потенциалом.

Схема системы TN-C-S

Система TT.

TT — нейтраль источника глухо заземлена, а открытые проводящие части электроустановки присоединены к заземлителю, электрически независимому от заземлителя нейтрали источника питания.

До недавнего времени система заземления ТТ  была запрещена в нашей стране. Сегодня, эта система остается достаточно востребованной и используется для мобильных зданий, таких как вагончики, ларьки, павильоны,дома и др. Допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены.

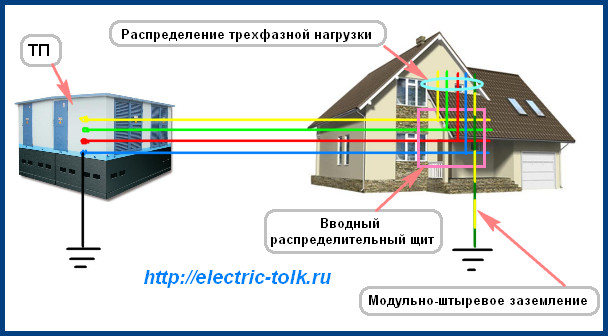

Такая система требует высококачественного повторного заземления, с высокими требованиями к сопротивлению. Самым эффективным заземлением в этом случае, является модульно-штыревое заземление. Во всех перечисленных системах рекомендуется для безопасности применять УЗО ( Устройство защитного отключения).

Схема системы ТТ

Система IT.

Cистема IT — в такой системе нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

Система IT – это схема заземления лабораторий и медицинских учреждений,  в которой проводятся опыты и работы с чувствительной аппаратурой. А все токи и электромагнитные поля сведены к минимуму.

Схема системы IT
