Схема подключения УЗО

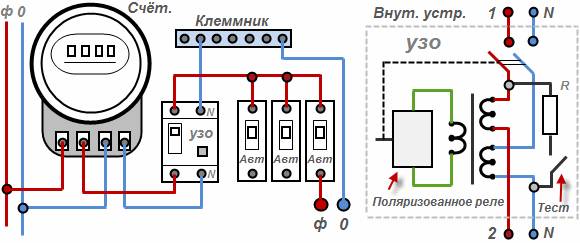

   На рисунке приведена схема подключения УЗО, что наиболее часто применяется на практике. С правой стороны изображена общая схема внутреннего устройства этой защиты. И так, УЗО — это устройство защитного отключения или как его ещё называют — «дифференциальная защита». Его основной задачей является автоматическое отключение подачи электроэнергии при возникновении тока утечки на землю.

Любая утечка является нежелательным явлением. В нормальном режиме работы какой-либо электросистемы ток должен течь только по электрическим цепям относительно фаз и нуля (образно выражаясь). Возникший ток относительно земли будет являться этой самой утечкой. Она может произойти в результате пробоя на корпус, который изначально заземлён, при случайном прикосновении человека к токанесущим частям (ток утечки буде проходить через тело этого человека), устаревания электропроводки и т.д.

Наиболее лучшим вариантом подключения УЗО (устройство защитного отключения) будет максимальная близость к вводу электропитания. Так как промежуток электросети до электросчётчика подвергается строгому контролю электроэнергетических организаций, то правильней всё же установить УЗО сразу после счётчика. Таким образом, обеспечивается полная защита от всевозможных утечек на землю во всей цепи.

Недостатком при таком подключении УЗО будет обесточивание всей электрифицированной зоны, которая проходит через эту защиту. В случае критической нежелательности подобного явления придётся поставить либо несколько УЗО или поставить только для того участка (для той цепи) который наиболее значим и важен с точки зрения электробезопасности (хотя, электробезопасность необходима везде).

Теперь что касается самого УЗО. Основной принцип работы устройства защитного отключения заключается в отслеживании разности значений тока между нулевым и фазным проводом. При номинальной работе любого устройства и электрооборудования этой разности не может быть (то есть, сколько тока прошло по фазному проводу, столько же пройдёт и по нулевому). Допустим, электропроводка проходит в сыром помещении и в ней имеются повреждения изоляции (трещины). Влага попала сквозь трещину на токонесущую жилу, тем самым создав цепь между этим проводом и землёй. В результате этот самый ток утечки и будет той разницей, на которую и должен отреагировать УЗО.

Далее, ток этой утечки был снят с одной из катушек внутреннего трансформатора и передан в поляризованное реле. В нём сигнал усилятся, и запустил механизм отключения УЗО. Таким образом, пока не будет найдена и устранена эта самая неисправность электропроводки, устройство защитного отключения будет при очередном взводе вновь выбивать.

Так как любому устройству свойственно иногда ломаться, то и УЗО будет не исключением. На этот случай предусмотрена функция тестирования (самопроверки). На передней стороне УЗО имеется тестовая кнопка. При её нажатии происходит имитация этого самого тока утечки, что и приводит к автоматическому срабатыванию и последующему отключению. При подозрении на неисправность устройства дифференциальной защиты либо просто для обычной перепроверки не поленитесь, и нажмите на тест кнопку.

Устройство защитного отключения желательно подключать следуя надписям на корпусе самого УЗО. Как показано на рисунке, устройство имеет контактны нейтрали, что подключаются к нулю и фазные контакты, которые чаще всего обозначаются цифрами 1 и 2 или L (хотя, фазные иногда и не обозначаются вовсе).

На рисунке приведёна схема подключения УЗО для однофазного потребителя, но конечно существуют УЗО и трёхфазные. Единственное различие только лишь в количестве контактов. Общая суть подключения и работы остаётся одна и та же. К нейтрали прикручиваем нулевой провод, а к трём фазным контактам, естественно, три фазы.

И последнее что можно ещё сказать о дифф. защите — их целесообразно ставить в тех местах, где необходимо обеспечить высокую электробезопасность. В тех же местах где случайное отключение может привести к нежелательным последствиям дифференциальную защиту, пожалуй, лучше не ставить. Несмотря на основную задачу УЗО обеспечения электробезопасности, на практике оно довольно часто приносит дополнительные проблемы.

Токи утечки в изношенном электрооборудовании встречаются частенько (пример: старые светильники, работающие в не здания). УЗО весьма чувствительно к подобным вещам. В результате Вы замучаетесь от постоянного срабатывания этого защитного устройства. Придётся либо отказаться от УЗО, либо заменять всё старое электрооборудование с электропроводкой на новое. Что дешевле и безопасней — решать Вам.
