Схема подключения электродвигателя (3-х фазный) к однофазной сети

Поскольку трёхфазные асинхронные электродвигатели довольно широко распространены и имеют определённые преимущества, они очень часто используются на практике. Но, к сожалению, не всегда имеется возможность запитать его от трёхфазного источника. В этом случае поможет небольшая собранная схема.

Как Вы должны знать, у трёхфазного электропитания значение напряжений его фаз относительно друг друга сдвинуты на 120 градусов и напряжение между ними равно 380 В. Если, это представить в замедленном времени, то получится нечто похожее на перетекание максимального значения между этими тремя проводами. Если подключить к таким проводам три катушки и их собрать в треугольник, то будет создаваться вращающееся электромагнитное поле. Блягодаря ему, и работает элеткродвигатель.

В быту наиболее распространённым электропитанием является 220 В. Оно образовано между двумя проводами — фазой и нулём. Если в трёхфазном напряжение «бегало» между тремя проводами, то в однофазное питание такого эффекта не даст. Да и куда девать ещё один контакт от электродвигателя (ведь у асинхронных электродвигателей имеется 3 провода для подключения и плюс ещё земля).

Вы должны помнить из основ электротехники, что конденсаторы умеют делать сдвиг по фазе. Это нам и понадобится в схеме подключения нашего трёхфазного электродвигателя к однофазной сети. Теперь давайте перейдём к самой схеме и посмотрим, как она работает.

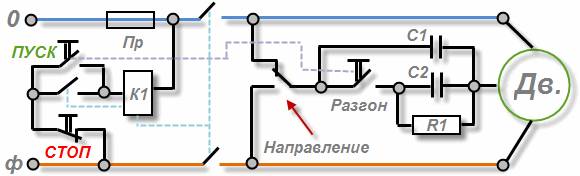

Всю схему условно поделим на две части. Первая осуществляет включение и выключение по средствам простой схемы магнитного пускателя. Нажав на кнопку ПУСК, мы замыкаем цепь и пускатель срабатывает, становясь на самоподхват (его контактом, что находится под кнопкой ПУСКА), тем самым подав напряжение на вторую часть схемы. Следовательно, кнопкой СТОП, эта схема выключается. Пр — это предохранитель (с ним будет надёжней).

Вторая часть электрической схемы подключения трехфазного электродвигателя к однофазной сети представлена конденсаторами разгона (С2), работы (С1), шунтирующим резистором (R1 = 470 кОм), переключателем направления вращения и кнопкой разгона. Как мы выяснили, конденсатор C1 служит для создания эффекта трёхфазной сети, а для чего нужен С2 и R1?

У асинхронных двигателей есть один недостаток, это «тяжкий» начальный момент запуска (а в нашем случае ещё и с пониженным напряжением). При определённой нагрузке на валу электродвигателя, просто подав на него напряжение, у него не хватит сил для разгона (будет гудеть и нагреваться). Для того чтобы избежать подобного явления и был введён ещё один конденсатор (С2) задача которого вывести электродвигатель на нормальный режим работы.

Разгон нужен в течение небольшого промежутка времени (около 4-8 сек). Для упрощения и удобства была запараллелена кнопка «разгона» с кнопкой «ПУСК» (понадобится спаренная кнопка). Для включения схемы необходимо нажать ПУСК и подержать его до тех пор, пока электродвигатель наберёт нужные обороты. Так как емкости оставляют некоторый заряд на себе после снятия напряжения, что может поразить Вас, был введён резистор R1, задача которого разряд С2. С1 разрядится через обмотку двигателя.

И последнее, что можно сказать, это о возможности менять направление вращение нашего электродвигателя. Если знаете или помните, то для изменения направления вращения трёхфазного электродвигателя требуется всего лишь поменять два провода местами. В нашей схеме подключения трёхфазного электродвигателя к однофазной сети нужно перебросить только контакт конденсатора на второй питающий провод. Для этого в схеме стоит переключатель (Направление).

На этом и завершу статью: схема подключения электродвигателя (3 фазный) к однофазной сети.

P.S. Не забывайте, что подключая трёхфазный электродвигатель, рассчитанный на напряжение питания 380 В. к сети 220 В., естественно будет потеряна мощность. Она будет примерно равняться 50 — 60% от номинальной мощности.
