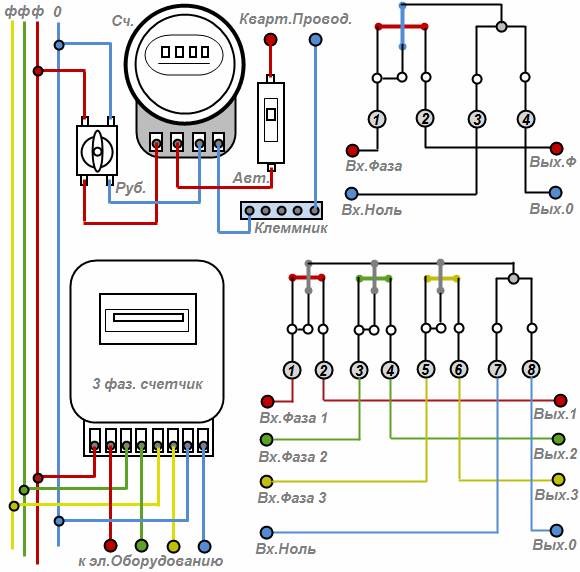

   Данная схема подключения электросчётчика (однофазного и трёхфазного) называется прямой. Она является наиболее простой и довольно распространенной в своём использовании на практике в быту. Как Вы должны знать, по нормам для одной квартиры выделяется до 3 кВ. электроэнергии (для квартир с электроплитой — 7 кВ.). При такой мощности ток будет лежать в пределах 13.5 А. На счётчиках имеется надпись о его характеристиках, среди которых указан номинальный и максимальный ток (к примеру, обычно пишется так: 5 — 15 А. или 10 — 40 А.). Поскольку ток счётчика лежит в нормальных приделах потребляемого тока, то и подключают их прямым способом (без дополнительных трансформаторов тока).

   Несмотря на огромное разнообразие выпускаемых электросчётчиков, расположение клемм подключения у них у всех одинаковое. К тому же, возможно Вы замечали, что на самой крышке закрытия клемм (с внутренней стороны) имеется нарисованная схема подключения (на всякий случай если забыли как подключать электросчётчик).

    Основной задачей электросчётчика естественно является учёт потреблённой электроэнергии. В первую очередь этот учёт нужен тем организациям, которые обеспечивают подачу этой самой электроэнергии. Следовательно, те счётчики, которые установлены для учёта и последующей оплаты электроэнергии обязательно должны соответствовать определённым нормам и правилам.

   То есть установка, проверка, контроль ведётся строго под наблюдением этих организаций. После одобрения правильности и соответствия всем нормам, на электросчётчике производится опломбировка. Она исключает возможность самопроизвольной доделке или переделки как самого подключения, так и изменения общей работы устройства учёта.

   Те электросчётчики, что устанавливаются самими хозяевами для своих нужд и определённых целей (к примеру, в одной квартире живут несколько семей и есть необходимость учитывать потреблённую электроэнергию каждой из них) не подвергаются контролю организаций. Они расцениваются как обычные электротехнические устройства, которые установлены и работают на стороне самого потребителя.

   Теперь что касается некоторых моментов самой схемы подключения электросчётчика. В многоэтажных жилых домах через кабель (провод) соответствующего сечения идёт подсоединение фазы (фаз) к входным клеммам электросчётчика. Иногда между основной магистралью и счётчиком устанавливается рубильник или автомат. Он позволяет производить замену устаревших либо не исправных электросчётчиков без напряжения на вводе.

   С выходных клемм электросчётчика электропитание ввода подаётся на защитные и распределительные устройства. Фаза идёт на УЗО, автоматы, предохранители, а ноль обычно садится на общий клеммник. В зависимости от конкретного случая, рубильник, электросчётчик, автоматы, клеммники, предохранители и прочее может находиться в одном щитке. С него и производится подключение конкретных помещений и имеющегося оборудования. В случае частного дома вводные провода подсоединяются на ближайший столб общей электромагистрали. Далее они заводятся в дом (наиболее подходящее место для монтажа электросчетчика), а после всё как и в случае с обычной квартирой.

   Что касается внутреннего устройства счётчика: для начала следует сказать, что конструктивно их можно разделить на электромеханические и электронные. Конструкция электромеханического счётчика состоит главным образом из катушки тока и напряжения. Внутри имеется алюминиевый диск, который в следствии прохождении тока (по катушкам) приводится во вращение. Далее при помощи механических частей, показания совершённых оборотов (а, следовательно, потраченной электроэнергии) выводится на табло лицевой стороны счётчика. У электронного — весь учёт производится на принципе работы электронных схем и вычислительных операций, результат которого показывается на имеющимся экране.
