Принцип действия ограничителей перенапряжения

Молния —  природный электрический разряд. Чтобы защитится от этого явления, нужно создать два контура обороны. Если говорить о защите многоквартирных домов, то об этом думают госучреждения. Но вот защита частного дома — дело рук самих обладателей собственности.

К первому контуру относится  внешняя защита. Для этого устанавливают молниеотвод. Тема первого контура заземления очень интересная, обширная и многогранная. Она требует тщательного исследования, поговорим о ней в другом посте. Предлагаю рассмотреть подробно второй контур – внутренняя защита, которая обеспечивается специальными устройствами – ограничителями перенапряжения (ОПН).

Назначение ограничителей перенапряжения.

Как уже стало ясно, от прямого попадания в дом молнии защищает громоотвод. Но  опасный разряд молнии может оказаться в нашем доме с неожиданной стороны. “Синий дракон” может проникнуть в сеть за сотни метров, а то и в километре от дома, и примчаться по воздушным проводам.

Проводник, который принял импульс, может привести к катастрофическим последствиям домашнюю аппаратуру, подключенную к электрической сети. За фатальный исход дорогого оборудования придется платить самим. Вот почему так активно рекомендуется во время грозы отключать от электросети все электроприборы. Как же защитится от суровой действительности? Для защиты устанавливают ограничители перенапряжения (ОПН).

Принцип действия ограничителей перенапряжения.

В обычном рабочем режиме ток, протекающий через варистор, носит емкостный характер и составляет незначительные доли миллиампер. При попадании молнии в сеть возникает импульсное перенапряжение, в итоге происходит шунтирование нагрузки и рассеивание импульса в виде тепловой энергии. Тепловой излишек сбрасывается в землю, через защитный проводник РЕ(заземление).

Сфера применения ограничителей перенапряжения.

Применяются во вводно-распределительных устройствах, главных распределительных щитах, квартирных щитах. Устанавливаются на DIN-рейку в металлических распределительных щитовых. В обязательном порядке требуется наличие заземляющего проводника РЕ, для сброса импульсной тепловой энергии. ОПН устанавливается между фазой и землей или нулевым проводником и землей. Срабатывает ОПН за считанные доли секунд, гарантируя надежную защиту от повреждения электрооборудования.

ОПН надежно защищает от скачков напряжения, коммутационных перенапряжений, дифференциальных перенапряжений и высокочастотных помех. Для того чтобы был сброс импульсного перенапряжения, необходимо иметь наличие защитного заземления, такие системы как TN-C-S, TN-S, TT.

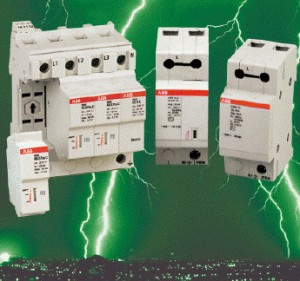

Ограничители перенапряжения трехфазного и однофазного исполнения различных производителей.

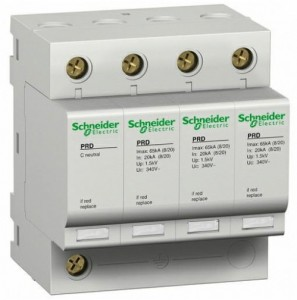

ограничитель перенапряжений трехфазный

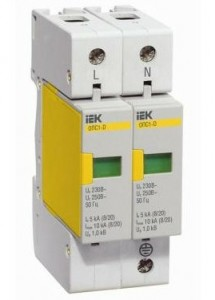

опн однофазный

Классификация ограничителей перенапряжения.

ОПН класса В:

• Устанавливается на вводе здания.
• Предназначен для защиты от атмосферных молний и коммутационных перенапряжений.
• Защищают силовую распределительную сеть, оборудование главного распределительного щита и вводный электрический счетчик.

ОПН класса С:

• Устанавливается в водном щите квартиры или офиса.
• Предназначен для защиты от наведенных атмосферных и коммутационных перенапряжений, проскочивших через ограничитель В.
• Защищает внутреннею электропроводку квартиры, офиса, автоматику щитовой, квартирный электрический счетчик.

ОПН класса D:

• Устанавливают в квартирном щите, возможна установка непосредственно в оборудовании.
• Предназначен для защиты от высокочастотных помех, прошедших через ограничители класса В и С.
• Защищает электрическое оборудование, электрические приборы, переносные электрические устройства.

Какие ограничители перенапряжения нужно устанавливать?

Как видно из классовых назначений ОПН, погашение импульсного перенапряжения происходит поэтапно. Недостаточно установить ОПН только класса D и на этом успокоится. Последняя ступень способна погасить остатки, которые проскочили через В и С.В одиночку он неспособен отвести сотни, а то и тысячи ампер. Какой вывод напрашивается из всего сказанного – необходимо устанавливать все три класса ограничителей перенапряжений В, С, D.
